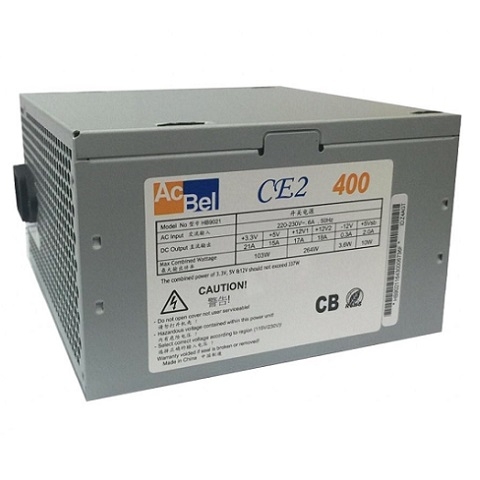

Nguồn Acbel 400W CE2+

BỀ NGOÀI VÀ CÁC TÍNH NĂNG

1/ Nguồn cung cấp điện áp phù hợp với thị trường Việt Nam là 220VAC

Nên dòng CE2 không trang bị công tắc chuyển điện áp, phía sau nó chỉ có duy nhất một ổ lấy điện với tem ghi chú mức điện áp hoạt động được ghi rõ “230VAC”.

Thiết kế phù hợp với tiêu chuẩn ATX có 2 đường 12V tách biệt cung cấp riêng cho CPU một nguồn năng lượng khá tốt có thể lên tới 19A. Mức tổng công suất liên tục có đạt được là 400W. Đường -12VDC  được giới hạn ở mức thấp nhất là 0.3A, trong khi đó đường 5VSB tuy không có  mức công suất cao ngất ngưỡng như với 2A cũng đã là dư thừa cho các máy tính tầm trung hoạt động tốt.

Cáp tuy không bọc lưới nhưng cũng khá gọn gàng nhờ vào các vòng dây rút bó đều trên thân cáp. Được trang bị thêm 1 đầu cấp nguồn cho VGA Card thông qua đầu cấp nguồn PCI-E 6+2 pin. Đầu nguồn cấp cho CPU là loại 4+4 pin nên dễ dàng  tương thích với các loại mainboard từ bình dân tới cao cấp. Chiều dài cáp không thể đòi hỏi hơn, rất chuẩn với chiều dài không quá 37 cm nên PSU này hơi kén các loại thùng máy Full Tower, dây nhợ có thể sẽ không vươn tới được các thiết bị gắn quá xa.

2/ Sự ổn định của điện áp

Giá trị điện áp của các đường chính rất tốt, sai số nhỏ hơn 1.4%. Hai đường điện áp phụ là -12V và +5VSB có sai số lớn tuy nhiên nó vẫn còn nằm trong giới hạn của chuẩn ATX nên vẫn có thể an tâm sử dụng được.

KHÁM PHÁ BÊN TRONG

Bo mạch rất sạch sẻ là nhờ hàn trên công nghệ không chì RoHS. Mạch lọc chống nhiễu EMI trên board chính đã được tháo sạch và thay vào đó chúng được gắn hết lên một board riêng tại vị trí ổ lấy điện vào, việc làm này về hiệu quả chống nhiễu thì không thay đổi nhưng lại không mang tính kinh tế chút nào.

Diode cầu GBU8J với dòng nắn 8A cùng với cặp tụ lọc của Teapo cho dung lượng lọc lên tới 340uF/400VDC tạo thành mạch cấp DC sơ cấp hoàn hảo cho CE2+ 400 Mạch lọc DC thứ cấp thiết kế đúng tiêu chuẩn với các thành phần cuộn dây + tụ lọc + cuộn dây + tụ lọc…đem đến một nguồn năng lượng sạch với giá rẻ. IC EST7502B làm thành phần điều khiển PWM chính trong PSU. Hoạt động hiệu quả hơn thiết kế cũ là cặp IC  TL494 và LM339. Cặp công suất chính Transistor Switching P13009  (12 A).

Sensor đo nhiệt độ trên CE2 400 được thiết kế chuyên nghiệp hơn so với CE2 350, nó được kẹp chắc chắn hơn trên phiến tản nhiệt. Công suất của các diode trên CE2 400 thể hiện khả năng chịu tải của PSU. 2 diode F16C20CT cho phép đường +12V tải một dòng điện lên tới 32A, 1 diode STPS30L45CT cho đường +5V đạt mức 30A tương ứng như vậy với đường +3.3V.

Quạt kích thước 120mm của Hãng ONGHUA (China) kết hợp với module  điều khiển tốc độ quạt chạy riêng biệt đã cho tính năng smart fanm hoạt động thật hiệu quả trên CE2 400. Đây là 1 bộ nguồn ổn định và đạt hiệu suất cao tương thích với các dòng mainboard mới nhất hiện nay. Khẳ năng làm việc bền bỉ và an toàn giúp cung cấp nguồn cho các linh kiện trong PC hoạt động tối ưu mà không lo về bị sụt giảm điện áp khi đang hoạt động. Với công suất như trên có thể đáp ứng hầu hết các bộ PC thông thường hiện tại.

Với giá rất hợp lí giúp người sử dụng có thể có cho mình 1 bộ nguồn tốt và ổn định mà lại rất tiết kiệm.
